膜片聯軸器軸孔帶鍵的圓柱形孔
2019-11-11 8:58:14??????點擊：

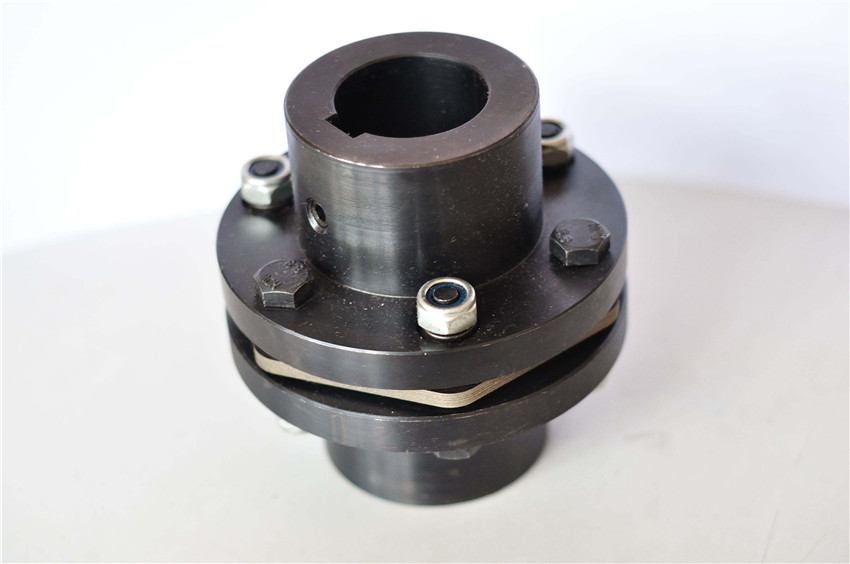

膜片聯軸器軸孔形式帶鍵的圓柱形孔：
膜片聯軸器的設計方案點應在發電機組中持續運行3年左右，聯軸器與軸的連接，點應再發電機組運作中承擔較大持續轉距的175%；當傳送175%買家特定的較大一瞬間轉距時聯軸器不損壞，但連接容許無效；當聯軸器所聯兩軸中心線的偏移做到額定電流的125%時，能一切正常持續運行。帶隔套的聯軸器其隔套需有充足的長短，便于能夠不在挪動軸的狀況下衣拆聯軸器。聯軸器輪圈與軸應選用過渡配合。過盈量的尺寸可由買家明確提出，但須獲得賣家的允許。
膜片聯軸器軸孔形式有帶鍵的圓柱形孔、圓錐形孔；不帶鍵的圓柱形孔、液壓機裝配線的圓錐形孔。軸孔形式由買家挑選。軸孔融合面圓柱度公差等級為6級。精確測量圓柱度尺寸公差時，應在健槽生產加工以前開展。軸孔與軸相互配合過盈量得挑選（推薦值）：帶鍵的圓柱形軸孔，其過盈量為軸徑的0.5%-0.75%；帶鍵的圓錐形軸孔，起過盈量為軸徑的1%；不帶鍵的圓柱形孔，起過盈量為軸徑的1.5%-1.8%；液壓機裝配線的圓錐形軸孔，其過盈量為軸徑的1.8%-2.0%。
膜片聯軸器的設計方案點應在發電機組中持續運行3年左右，聯軸器與軸的連接，點應再發電機組運作中承擔較大持續轉距的175%；當傳送175%買家特定的較大一瞬間轉距時聯軸器不損壞，但連接容許無效；當聯軸器所聯兩軸中心線的偏移做到額定電流的125%時，能一切正常持續運行。帶隔套的聯軸器其隔套需有充足的長短，便于能夠不在挪動軸的狀況下衣拆聯軸器。聯軸器輪圈與軸應選用過渡配合。過盈量的尺寸可由買家明確提出，但須獲得賣家的允許。
膜片聯軸器軸孔形式有帶鍵的圓柱形孔、圓錐形孔；不帶鍵的圓柱形孔、液壓機裝配線的圓錐形孔。軸孔形式由買家挑選。軸孔融合面圓柱度公差等級為6級。精確測量圓柱度尺寸公差時，應在健槽生產加工以前開展。軸孔與軸相互配合過盈量得挑選（推薦值）：帶鍵的圓柱形軸孔，其過盈量為軸徑的0.5%-0.75%；帶鍵的圓錐形軸孔，起過盈量為軸徑的1%；不帶鍵的圓柱形孔，起過盈量為軸徑的1.5%-1.8%；液壓機裝配線的圓錐形軸孔，其過盈量為軸徑的1.8%-2.0%。
