萬向聯軸器零件的垂直法接合面
2019-12-3 11:32:12??????點擊：

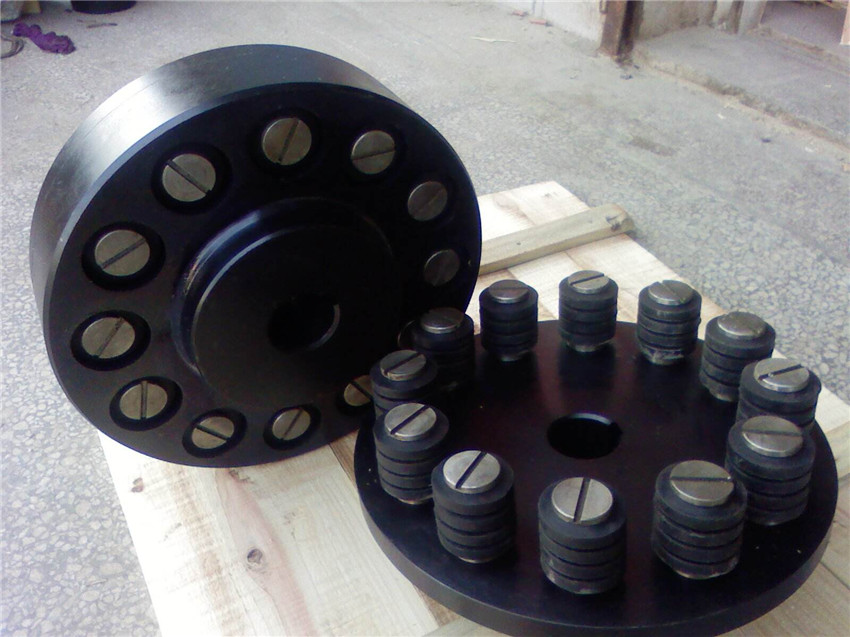

萬向聯軸器零件的垂直法接合面：
萬向聯軸器的設計必須考慮兩根被聯接之間的軸向位移量，其值應大于6mm。聯軸器安裝時，應按熱膨脹的方向預留必要地補償量。不帶隔套的齒式聯軸器的結構上應允許齒套能作適量的軸向移動，使內外齒脫離謙合，以便檢查輪齒工作情況和設備檢修時不必拆卸聯軸器。萬向聯軸器的結構應保證所有的零件精確對中。嵌合的內、外齒應采用齒頂定心。為了減少潛在不平衡，齒圓周側隙。
萬向聯軸器零件的垂直法接合面，對旋轉中心的端面圓跳動公差等級為6級，其他端面圓跳動公差等級為7級；配合面、導向面對旋轉中心的徑向圓跳動公差等級為6級；其他圓柱面的徑向圓跳動公差等級為7級；配合面、導向面對旋轉中心的同軸度公差等級為5級。
萬向聯軸器的設計必須考慮兩根被聯接之間的軸向位移量，其值應大于6mm。聯軸器安裝時，應按熱膨脹的方向預留必要地補償量。不帶隔套的齒式聯軸器的結構上應允許齒套能作適量的軸向移動，使內外齒脫離謙合，以便檢查輪齒工作情況和設備檢修時不必拆卸聯軸器。萬向聯軸器的結構應保證所有的零件精確對中。嵌合的內、外齒應采用齒頂定心。為了減少潛在不平衡，齒圓周側隙。
萬向聯軸器零件的垂直法接合面，對旋轉中心的端面圓跳動公差等級為6級，其他端面圓跳動公差等級為7級；配合面、導向面對旋轉中心的徑向圓跳動公差等級為6級；其他圓柱面的徑向圓跳動公差等級為7級；配合面、導向面對旋轉中心的同軸度公差等級為5級。
聯軸器賣方應說明所需的螺栓擰緊力矩值，輪轂與隔套的垂直法蘭應采用鉸制孔用螺栓和自鎖螺母，其孔尺寸公差帶為H8。
